1、10+ Bit Faroudja® DCDI 去隔行视频处理
2、新一代 Faroudja® Real Color® 真彩图像处理
3、Faroudja® TureLife™ 视频图像增强
4、无缝切换、淡入淡出切换、融合切换
5、帧同步技术，输出图像间无错位和延迟
6、任意位置画中画或画外画（PIP / PBP）显示
7、自定义双画面调用模式，模式之间一键切换
8、自定义输入DVI EDID，完美实现点对点显示
9、自定义输出分辨率，单机水平像素点最高3840，垂直像素点最高1920
10、2路可配置外接立体声音频，加HDMI和SDI音频共4路音频同步切换
11、可内置2张LED发送卡
12、24/7应用，高可靠、稳定性
13、兼容市面上所有的全彩同步控制系统

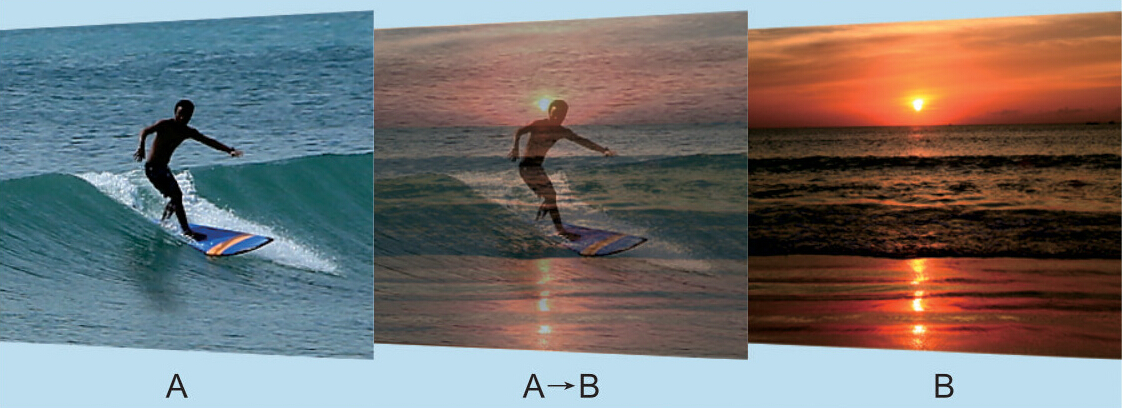

特征一：多组输入信号无缝切换，淡入淡出切换时间可选择，融合切换

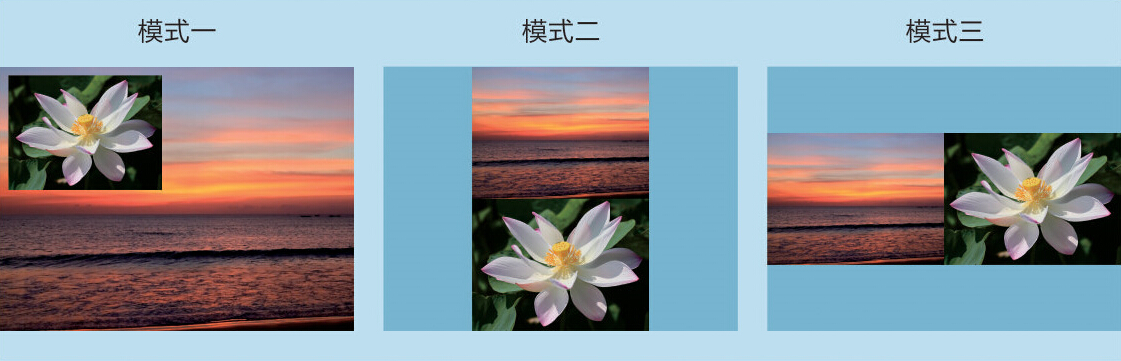

特征二：3套自定义双画面（PIP/PBP）显示模式

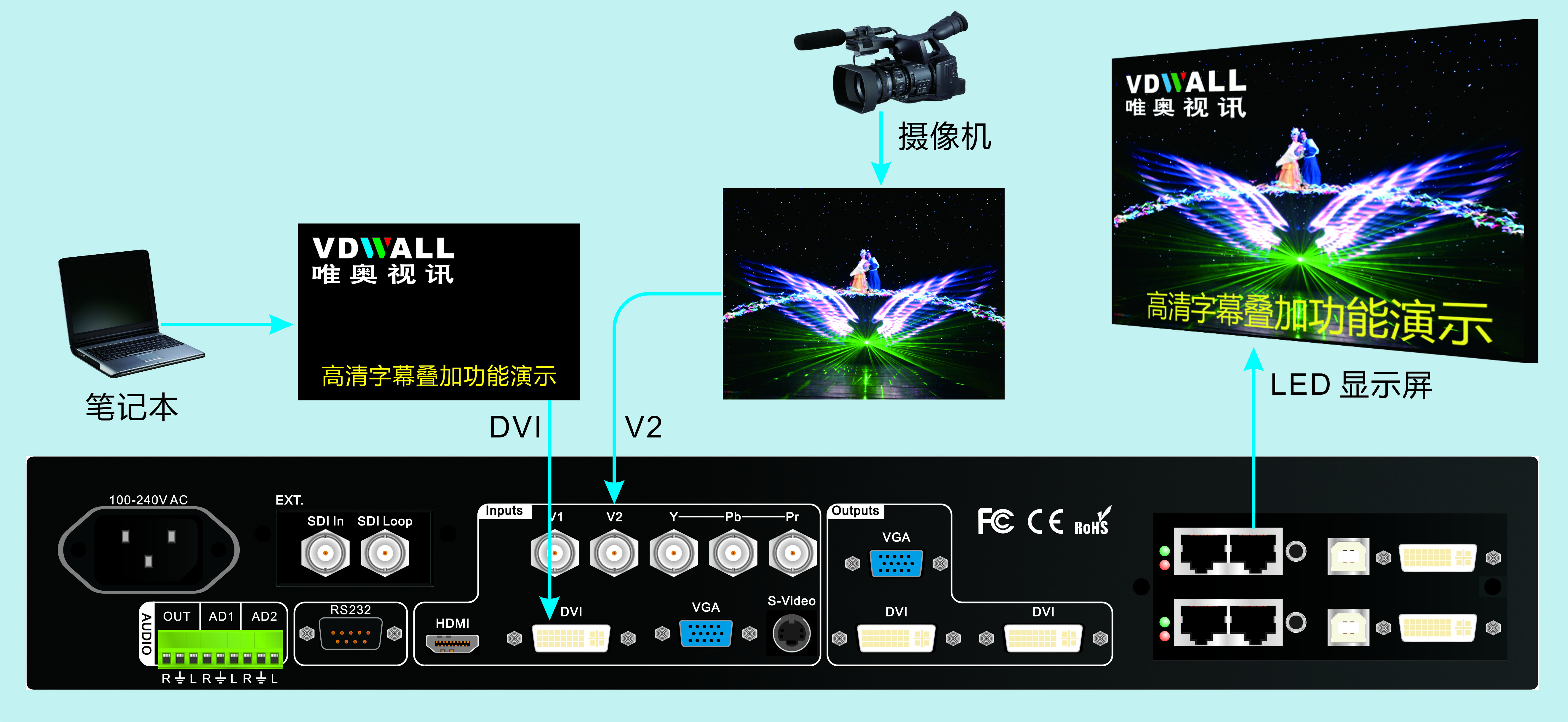

特征三：高清字幕叠加

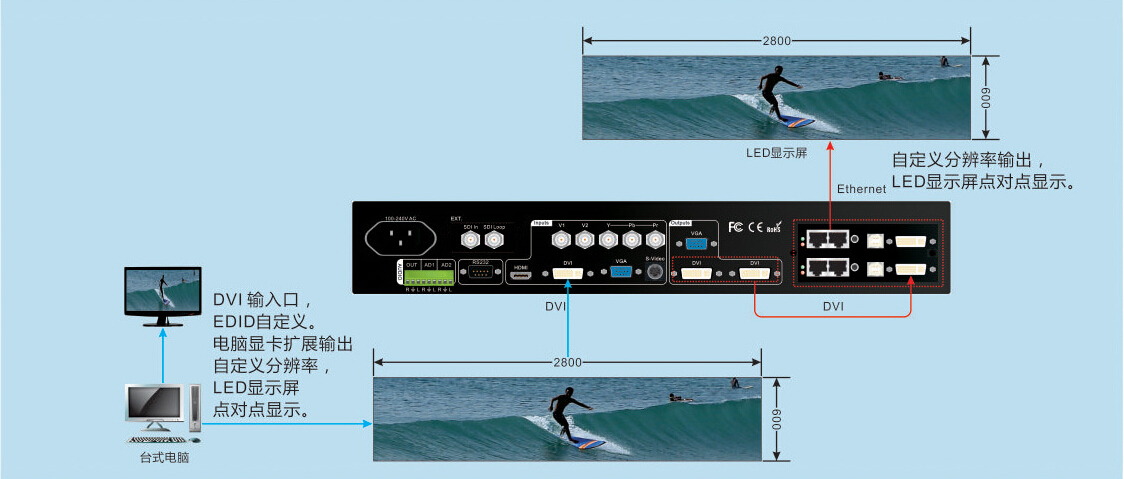

特征四：自定义输出分辨率，自定义输入DVI EDID,完美实现点对点显示
系统应用
特别适合租赁演出、展示展览、电视演播中心、舞台剧院、会议等大型LED显示屏应用场合。
● LVP505接线图：
技术规格
| 输入信号 | ||
| 类型/数量 |
2×Video 1×S-Video 1×YPbPr 1×VGA（RGBHV） 1×HDMI（VESA/CEA-861） 1×DVI（VESA） 1×EXT.（扩展接口） |
|
| 视频制式 | PAL/NTSC | |
| 复合视频幅度阻抗 | 1V（p_p）/ 75Ω | |
| S-Video幅度阻抗 | Y：1.0V（p_p）/ 75Ω，C：0.35V（p_p）/ 75Ω | |
| VGA格式 | PC（VESA） | ≤2048×1152 _60Hz |
| VGA幅度阻抗 | R、G、B = 0.7 V（p_p）/ 75Ω | |
| DVI格式 | PC（VESA） | ≤2304x1152_60Hz |
|
HDMI格式 （HDCP） |
PC（VESA） | ≤2304x1152_60Hz |
| HDMI1.3（CEA -861） | ≤1920x1080p_60Hz | |
| YPbPr格式 | SD/HD（CEA -861） | ≤1920x1080p_60Hz |
| YPbPr幅度阻抗 |
Y= 1.0V（p_p）/ 75Ω Pb= 0.35V（p_p）/ 75Ω Pr= 0.35V（p_p）/ 75Ω |
|
|
SDI格式 |
SMPTE259M-C SMPTE 292M SMPTE 274M/296M SMPTE 424M/425M |
480i_60Hz 576i_50Hz 720p、1080i、1080p |
| 音频 | 2.0Vp-p/10K? | |
| 输入端子 |
VGA：15pin D_Sub(雌) DVI：24+1 DVI_D YPbPr：BNC×3 Video：BNC S-Video：4pin mini DIN(雌) SDI ：BNC |
|
| 输出信号 | ||
| 类型/数量 | 1×VGA（RGBHV） 2×DVI | |
| VGA/DVI分辨率 |
1024×768_60Hz/75Hz 1080×1920_60 Hz 1200×1600_60 Hz 1280×1024_60Hz/75Hz 1366×768_60Hz 1440×900_60Hz 1536×1536_60 Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz 1920×1200_60 Hz 2048×1152_60Hz 2304×1152_60Hz 2560×816_60Hz 自定义输出分辨率（水平像素点最高3840，垂直像素点最高1920） |
|
| VGA输出幅度 | R、G、B = 0.7 V（p_p）/ 75Ω | |
| 输出端子 | VGA OUT：15pin D_Sub(雌) DVI：24+1 DVI_D | |
| 其它 | ||
| 控制 | 面板按键 | |
| 输入电压 | 100-240VAC 50/60Hz | |
| 整机最大功耗 | ≤20W | |
| 环境温度 | 5-40 ℃ | |
| 环境湿度 | 15-85% | |
| 尺寸（包装） | 145mm（高）×375mm（宽）×540mm（长） | |
| 重量 | 毛重：5.0Kg, 净重：3.3Kg | |
产品认证
